ECRIS 플라즈마용 초전도자석


ECRIS 플라즈마용 초전도자석

개요


중이온 방사선 치료는 전자 사이클로트론 공명 이온원(ECRIS 초전도자석)의 중요한 응용분야 중 하나입니다.


자사는 초전도자석 및 영구자석을 7년 이상 조립, 생산해왔고, 이에 ECRIS의 내부 6극 자장을 생산하는 지식 또한 축적할 수 있었습니다.


우리는 이 자석의 잠재력에 주목합니다. 실제로 최근 한 연구에서 보여준 바와 같이 이 자석은 암치료 분야에서 엄청난 영향을 줄 것으로 보고 있습니다.


이 자석은 개발 완료되어 KFI, IBS에도 납품하였습니다.



일반 사양


항목내용
Injection center field
2.1T
Extraction center field
1.6T
극저온
무냉매 전도냉각
재료
NbTi
작동 온도
<4.2K
퀜치 보호
자동 회복 Passive 타입
퀜치 회복 시간
<24시간
지지 구조물
균등한 자기력
상온 보어
직경 270mm×길이 440mm
램핑률
완충까지 30분
극저온 냉동기
1대
냉각시간
<120시간

특징

  • 극저온 고자장 자석
  • 자장 조율 용이
  • 소모전력 낮음(200kW → 10kW)

자사의 초전도 및 영구자석을 통해 발생시킨 플라즈마 ECR 18GHz

MRI와 비교한 자기장

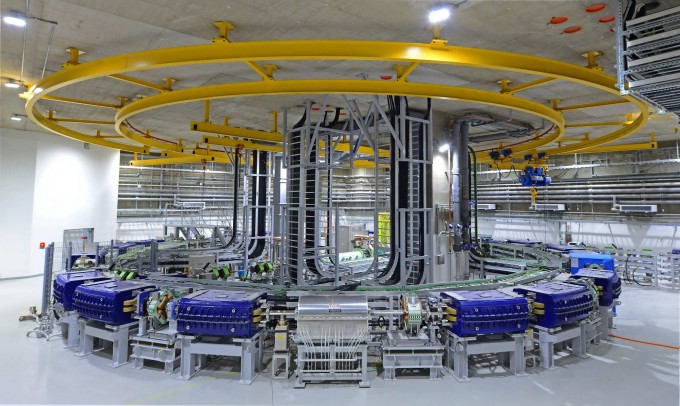

NFRI에 설치된 ECRIS
